這個Coming Soon實在是有夠久XD，有鑑於車友們購入此車，因而為此準備了此篇來記錄，還請服用XD
 |
這次封面並沒有多餘的背景圖案 |
 |
來一個正面照 |
 |
雞肉捲一條~~ |
 |
肉餡滿滿~ |
 |
從A到O，所有的零件包以及底盤 |
 |
還不忘打一下其它商品的廣告XD |
 |
這應該是麥哲倫系列的車袋~ |
 |
說明書、貼紙、R鞘以及天線管 |
 |
說明書風格跟材質和以往的一樣，沒變 |
 |
一包一包拆來賣XD，表示這是A包的組裝說明 |
 |
2.3mm的底盤 |
 |
開工開工，從A開始~~ |
 |

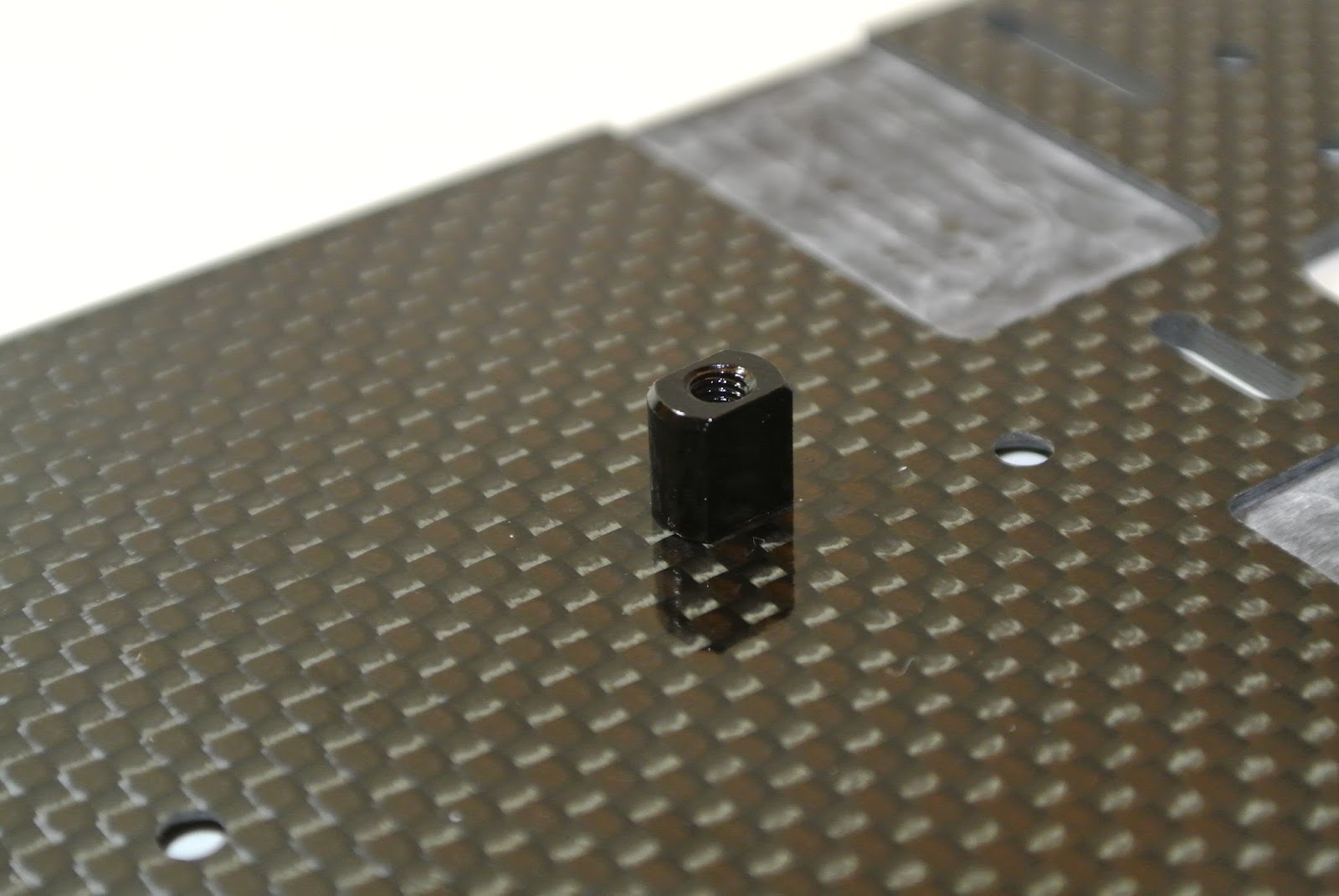

新的齒輪箱座 |
 |
裝的時候，有感覺到齒輪箱座的牙鎖到尾段時，似乎還需要攻一下，這是故意的嗎@"@a |
 |
要注意一下方向，有“囤“的是靠在外側，看說明書的話會看不太出來 |
 |
電池擋塊，這個不錯，材質是鋁合金，不像之前的RS2系列是用塑膠的 |
 |
上下面不一樣，別搞混了 |
 |
新的轉向系統，這個也不錯，未來在更換前面皮帶時，不需要拆掉轉向系統 |
 |
A包完成！ |
 |
再來是大齒盤了，其實有毛邊呢~ |
 |
不知這樣看不看的出來，有毛邊的齒盤=.= |
 |
注意方向嘿 |
 |
裝上大齒盤 |
 |
上螺絲 |
 |
套入皮帶輪擋片（我亂取的，因為我不知道名字XD）並且插入PIN |
 |
扣上C扣，另一邊也是，搞定 |
 |
再來是後傘差了，一壓就下來了，不需要用剪的 |
 |

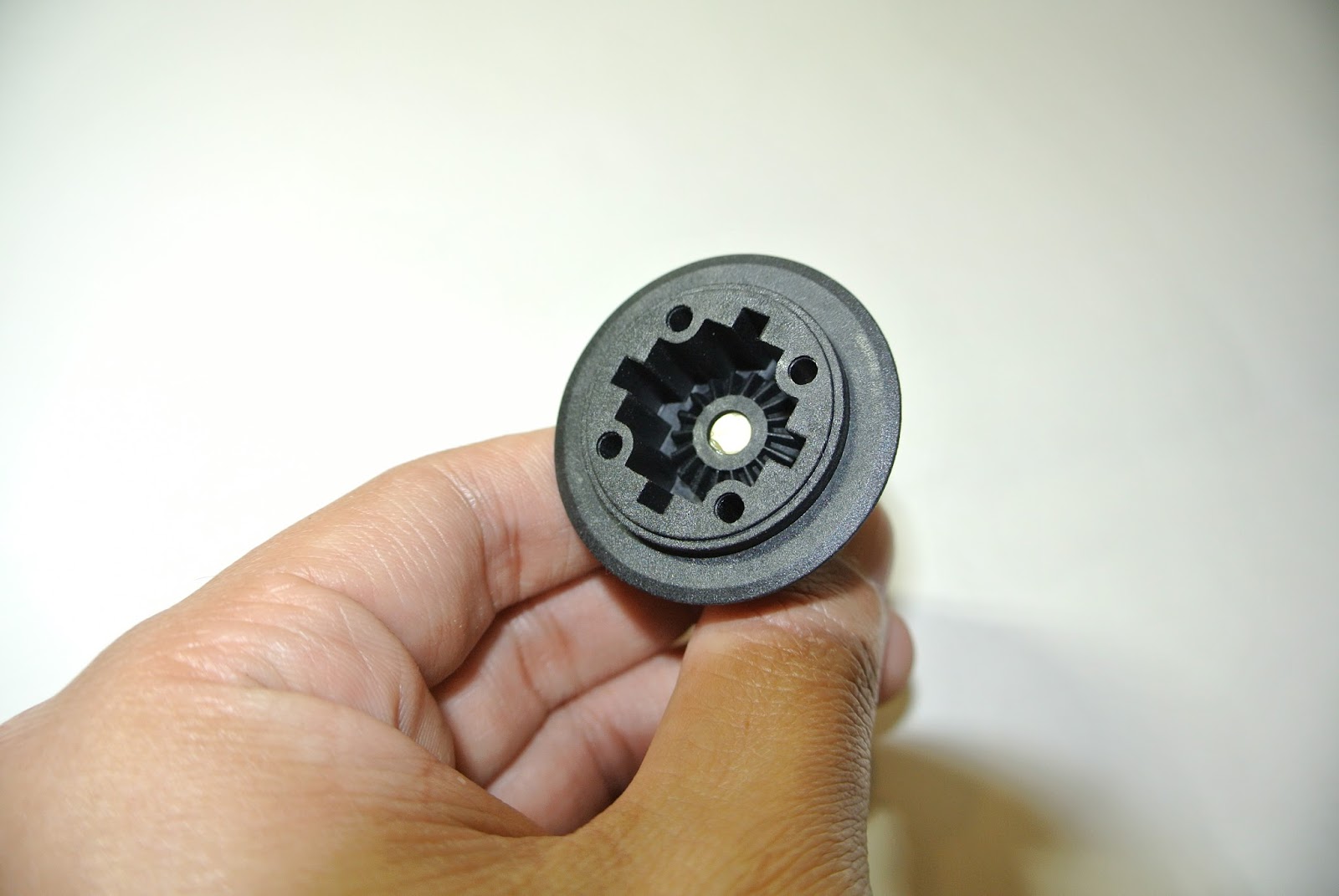

裝上大齒 |
 |
延續RS2 EVO，這個傘差盒的材質依然很優 |
 |

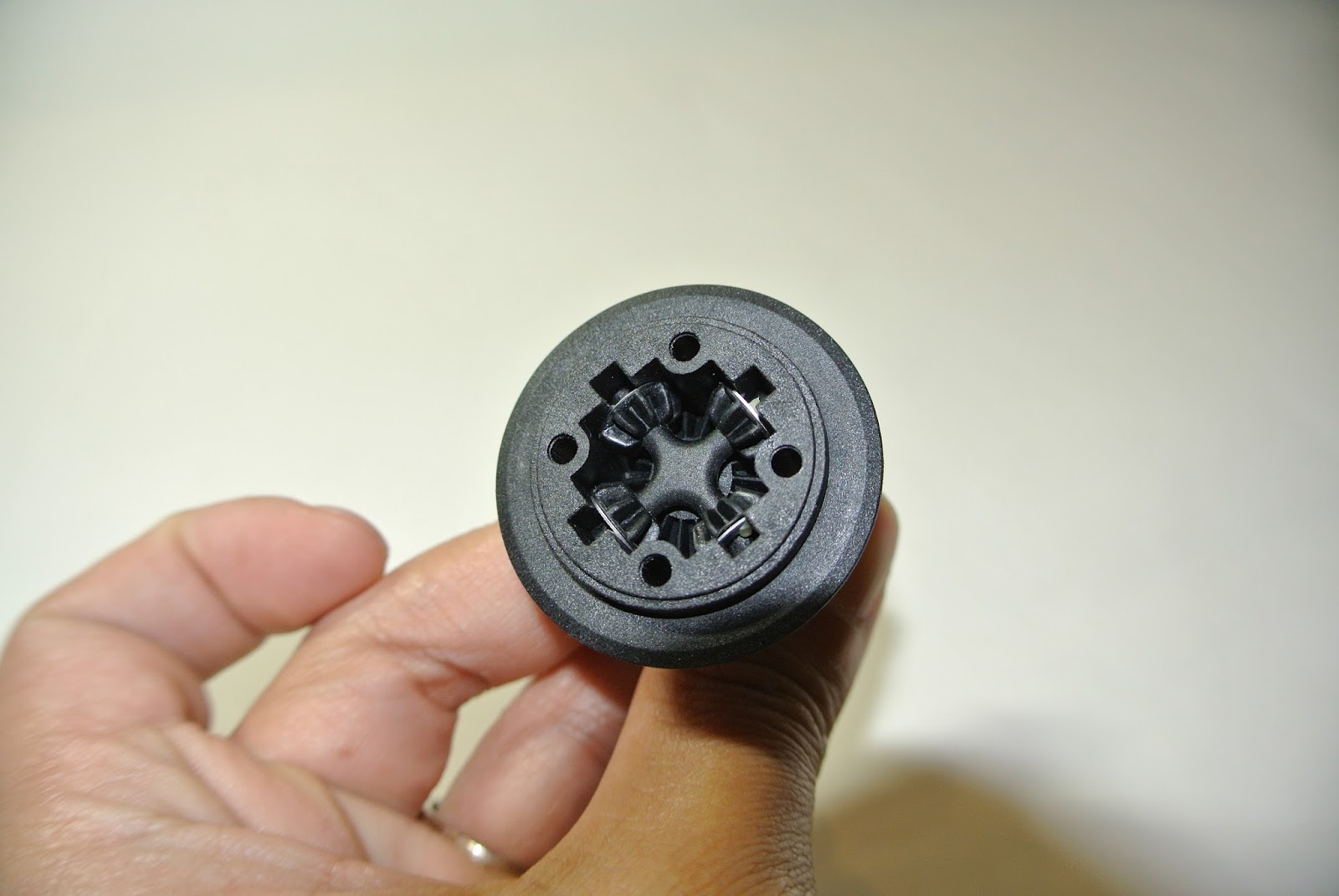

裝上小齒，記得墊片別忘了 |
 |
倒入原廠1千番號的油 |
 |
上蓋！ |
 |
上鎖~~，這個傘差盒真是漂亮XD |
 |
以前是黃色，現在改橘色 |
 |
再來是前面的直軸 |
 |
上接杯，裡面用螺絲鎖，另一邊也是，都是用螺絲對鎖 |
 |
再來是馬達座，這部份也是新改良的 |
 |
注意螺絲的長度嘿 |
 |
長度不一樣嘿~ |
 |
鎖上 |
 |
裝上皮帶輪座 |
 |
再用兩根螺絲穿過之後，鎖在馬達座上 |
 |
上條皮帶輪，記得皮帶要一併帶進來，不然裝到後面會要拆掉再裝一次 |
 |
另一邊也是一樣，前皮帶也要一併帶進來 |
 |
裝上後傘差，記得左右兩邊的刻度要對好 |
 |
前面的部份，套入前直軸，兩邊的刻度要一致 |
 |
目前進度，新車總是漂亮的，對吧XD |
 |
再來前後的齒輪箱上蓋以及嚇死人厚的前後蝴板 |
 |
4mm的厚度，就是要粗勇就對了XD |
 |
再來一張進度XD |
 |
再來就是改量過的轉向系統，看培林就知道和RS2系列不同哩~ |
 |
將這兩顆培林上下套入 |
 |
插入“柱子“！XD |
 |
要注意一下方向，上下兩面是不一樣的，將前幾張圖所示的那個薄培林裝上 |
 |
由下往上鎖，搞定 |
 |
準備好拉桿 |
 |
合併！ |
 |
上刑台~~~ |
 |
擺臂這次感覺有變硬，看來混碳量有拉高哩 |
 |
新的投印座，改用豆豆系統~~ |
 |
要注意豆豆的方向，有箭頭可參考，以“箭頭“為主，不要被數字搞混了，另外，擺臂前後都要上墊片 |
 |
裝上投印座，下面要記得上“墊片“ |
 |
前投印座也是有一樣的豆豆，只是編號不同，分別是使用0.2以及0.4，別搞混了，不然，車會不能跑XD |
 |
再來是後擺臂，鎖上止付螺絲 |
 |
擺臂的前面要上“兩片“的墊片，後面則是一片，一樣別裝反了，不然跑去來會烙賽XD |
 |
合體！ |
 |
再來是進入轉向轉座的部份，前面搭配的是雙節棍 |
 |
注意襯套的長度，上下兩者不同 |
 |
鎖上C座，搭配的是4度的C座，記得，C座有方向性喔，別把右的裝到左邊嘿XD |
 |
裝上馬蹄扣跟拉桿~ |
 |
裝上車，並且鎖上拉桿 |
 |
前面裝完啦，耶！，“快“裝完=.= |
 |
再來是後面的傳動 |
 |
上輪座、馬蹄扣以及六角輪座~ |
 |
拉桿~ |
 |
後傳動系統搞定！ |
 |
再來是伺服器的部份 |
 |
依循RS2 EVO，使用懸吊式伺服機座 |
 |
裝上拉桿，兩邊的墊片不一樣厚，別裝錯邊了 |
 |
上車！ |
 |
記得墊片別裝錯邊 |
 |
進度圖~，又更完整啦XD |
 |
再來上二樓板，唯一要注意的是這邊，需要裝上墊片 |
 |
擋電池！！ |
 |
有帶！有帶！！ |
 |
裝前裝後都可以，只要記得“穿“上就好XD |
 |
裝前裝後都可以，只要記得“穿“上就好XD |
 |
進入避震的世界~~~~，雖然原廠幫我們鎖上了（如右），但我們還是要把它拆下來（如左） |
 |
要準備個四隻~ |
 |
記得檢查一下，有沒有“肉屑“，注意看上面那個“穴“，它塞住了XD |
 |
兩邊看起來好像不一樣哩 |
 |
準備組合，先上墊片 |
 |
套上！三穴的~~~ |
 |
扣上C扣，真是緊緊緊XD |
 |
下側墊片面的樣子 |
 |
裝上O-Ring |
 |
套到避震筒身 |
 |
做四次，開始XD |
 |
注意兩片塑膠片的方向 |
 |
鎖上塑膠頭，鎖四次！開始XD |
 |
裝上原廠400番號的油~，等泡泡消失中=.= |
 |
鎖入上蓋，完成！ |
 |
注意上蓋的那個球頭塑膠，有一邊會比較好將球頭塞入 |
 |
避震器下段的球頭 |
 |
就是這個頭！，擠到手快斷了XD |
 |
拖盤是用鋁滴~ |
 |
彈簧的部份，前面用27，後面用25，跟之前的RS2系列一樣 |
 |
鎖點的部份，前面是鎖在往內數過來的第三孔 |
 |

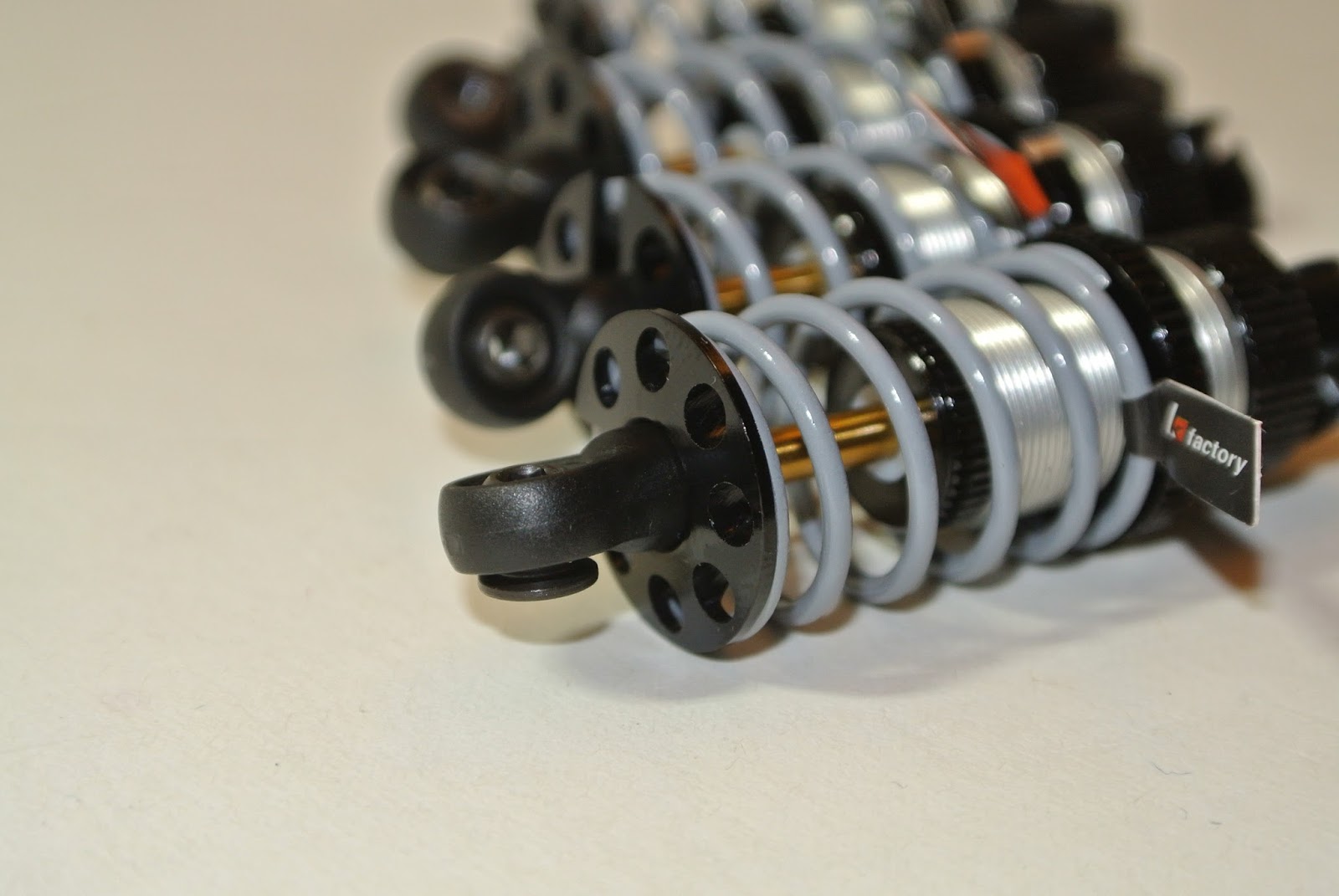

前避震完成~~ |
 |
後避震的鎖點為第四個（由內往外算） |
 |
後避震的下方多一個墊片 |
 |
後避震系統完成！ |
 |
擋板~，材質有變喔~ |
 |
裝上海綿“條“之前，先上防鬆螺帽 |
 |

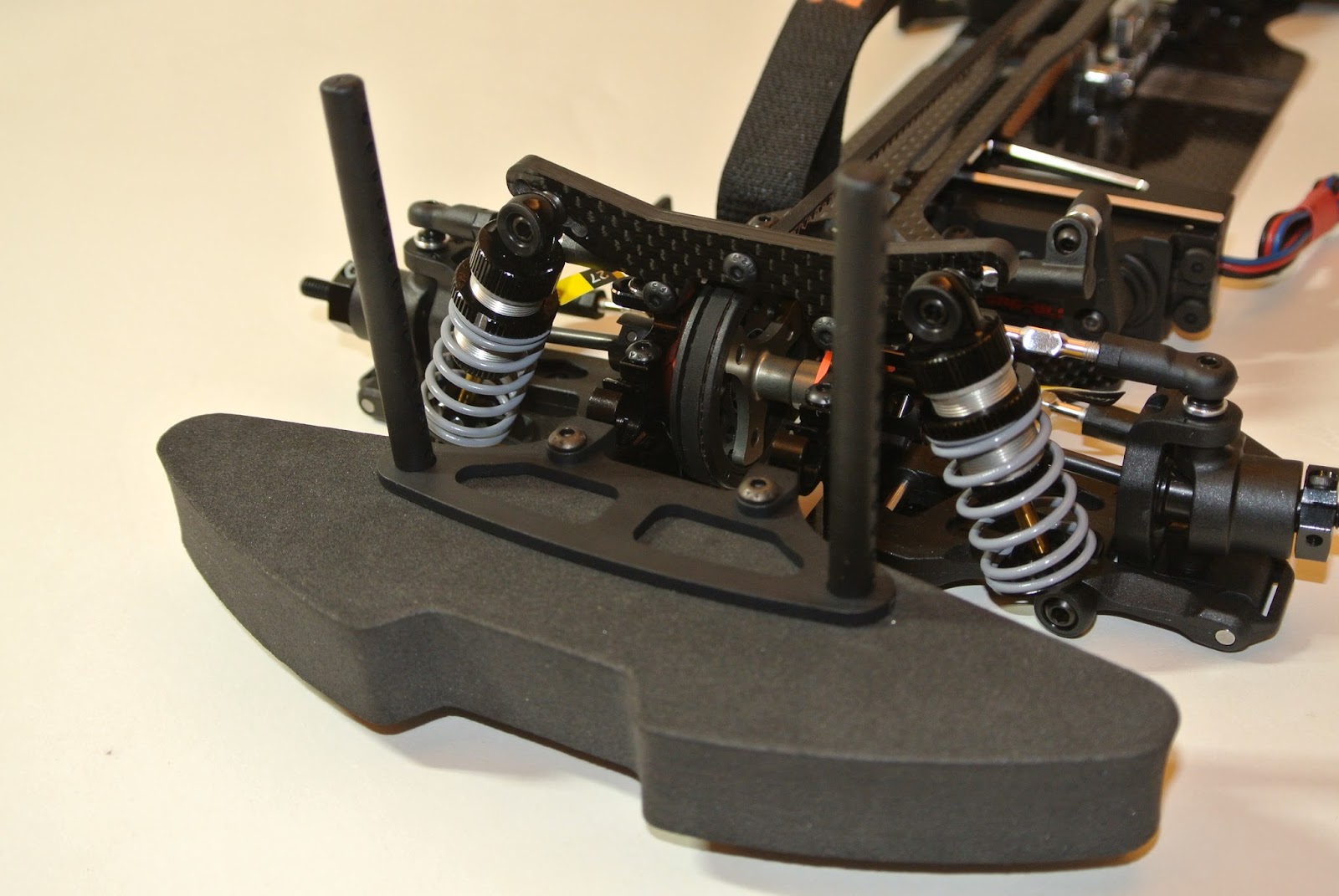

蓋上去~ |
 |
鎖上“龍柱“XD |
 |
可以撞了可以撞了XD |
 |
插天線館用的，有MARK哩~ |
 |
裝上電裝~~以及天線管 |
 |
搞定啦~~~ |
後記：
距離上一台的RS2 EVO至今，已經過了一年多快兩年了，確實有在RS3上面看到了變動，然而，在組裝的過程之中，不免還是會看到一些可惜的地方，我指的是“和使用者互動“這部份，畢竟對我來說，我並不是一個很懂車體/車性結構的玩家，所以，你如果問我車該怎麼調整，拍謝，我真的不會XD，但對於組裝時的心得卻蠻深刻的。若要我去細數哪些部份，我倒覺得不必了，因此我的想法是：「接觸這台車時，該怎麼讓使用者可以“更“方便的去取得“需要的訊息“？」，我想，往這個方向走，應該就沒有問題了。
期待RS3的開包篇~~~~
