有鑑於XRAY在上個月(十月)發表了2015版的T4,試想也該是換車的時候了,總算,等了有一個月了,來看看XRAY的車所帶來的感受唄!
正面的兇車,多了一個新的東東,叫做ARS。 |
聽說這個藍眼睛蠻惹人厭的XD,我是覺得還蠻帥的XD!! |
封面褪開,一堆XRAY的字 |
林北ㄟ車是有身份證的XD |
說明書,包的很好。 |
很有質感的說明書以及零件包。 |
全部的零件包(照不下,底盤被切掉了) |
基本設定表,有兩張 |
一張是針對地毯,另一張是針對柏油路滴 |
貼紙,被車友搶走了XD,因為我不會貼 |
整台車的爆炸圖 |
敗家專用的零件編號表XD |
組裝說明書 |
彩色滴~~,隨著編號顏色的不同,代表意義也不同 |
拿第一部份的零件來說明:說明書上的BAG 01.1就可以對應到零件包上的編號 |
- 1. GEAR DIFFERENTIAL & FRONT SOLID AXLE
先來組後傘差 |
傘差盒 |
先照原廠設定,灌2000號滴油~~ |
說明書說不要灌滿 |
細細的O環套上! |
鎖完,搞定後傘差 |
再來是前直軸,裝完第一部哩,完成前直軸跟後傘差 |
- 2. CENTRAL TRANSMISSION
每一部(PART)的起頭都會有爆炸圖以及所需的零件編號,讚! |
注意那個溝溝的位置,這個有方向性滴 |
有方向性,別裝反哩,再裝上馬達座 |
選用64 pitch的齒盤(後記:最後還是改用它原廠的48 pitch 84T的齒盤) |
裝上皮帶、大齒盤、前直軸以及後傘差 |
二樓板也來裝一裝 |
謎之聲:為何我買來的那一盒沒有這個?,因為是OP件啊XD,開落企! |
前上蓋裝一裝 |
後上蓋裝一裝 |
前後蝴蝶板裝一裝~~ |
- 3. FRONT & REAR SUSPENSION
怎麼有一包8號的,但卻找不到對應的號碼?,原來是ARS的零件包 |
後擺臂的部份,除了原本傳統的式樣外,還附上了ARS的零件包。(沒玩過,裝ARS來玩玩~) |
擺臂做一做~,4隻~~ |
投影座鎖一鎖 |
裝上後擺臂 |
裝上前投影座以及前擺臂 |
- 4. STEERING
轉向的拉桿65.4mm兩隻以及47mm一隻 |
沒有鋁合金,鋁合金要加錢XD |
組合完成 |
說明書上是講說要把那些鐵片裝在左側裡,但我實在是擠不進去,所以就裝在右側,結果一樣~ |
可以對應三種類型的伺服器,上面有粉小粉小的英文縮寫,要注意看 |
上車架! |
二樓板裝上 |
- 5. FRONT & REAR TRANSMISSION
鎖好四隻傳動軸 |
裝上輪座,由於是ARS,所以四隻的轉向輪座都長的一樣 |
嘿嘿,直上雙節棍,當然也是OP件(後記:第一次看到OP件是單隻單隻在賣的XD) |
注意C座的襯套,有分上下 |
裝上C座 |
後面的傳動,馬蹄扣要上,前面的不用 |
再來做六隻的拉桿,長度有53.5 mm、55.5 mm以及57 mm |
裝後上拉桿,長度為53.5 mm |
裝上ARS的拉桿,長度是57 mm(二樓板拆下來比較好鎖) |
很擠很擠 |
裝上前面的上拉桿,長度為55.5 mm |
將轉向座拉桿裝上 |
再來就是防傾桿 |
有夠硬的,擠到手快斷了 |
套上培林以及襯套 |
改用培林來鎖防傾桿 |
後面防傾桿完成 |
前面防傾桿完成 |
- 6. SHOCK ABSORBERS
輪到避震器了,一樣先用原廠的4穴 |

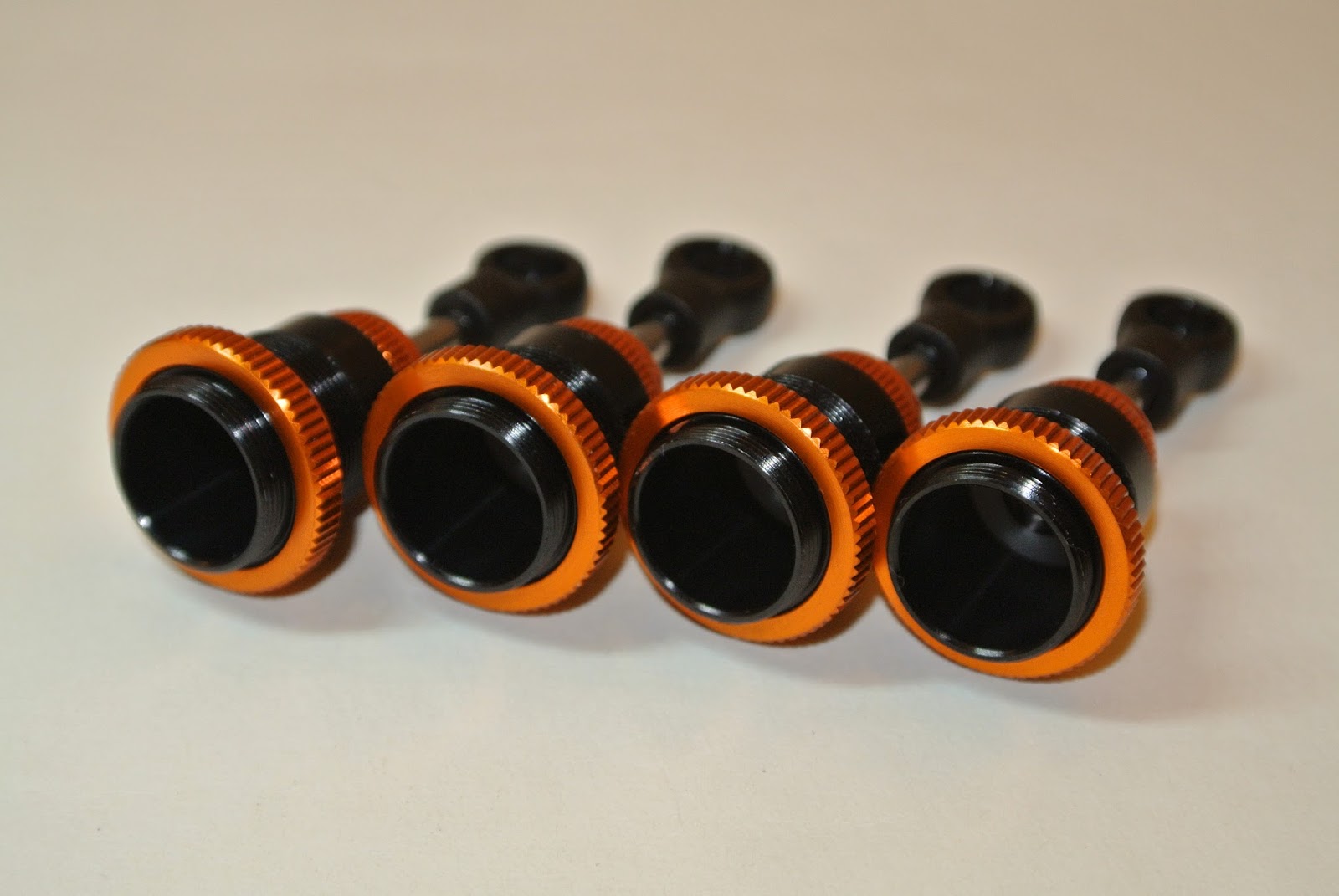

裝上避震桶身 |
避震上蓋以及氣室 |
選用原廠400號的油 |
- 7. FRONT & REAR ASSEMBLY
快搞定了!,防護板 |
壓板跟海棉 |
後面的車殼柱 |
裝上避震 |
- 7. FINAL ASSEMBLY
懸吊式伺服機座 |
電池檔板,其實就是鎖螺母 |
電池架,沒裝的是原廠的,裝上去的是OP件 |
總算裝完了XD,再來就是電裝了,裝備如下:
- LRP FLOW (刷4.7的版本)
- LRP X20 4.5T
- SANWA MT4-S
- SANWA SRG-BLS Version 2
錢坑!XD |
Sanwa就選用標示K的 |
Servo先裝上 |
套上伺服保護器 |
裝上馬達跟電變(對啦,我還是很不會走線XD),馬達旁的那塊卡夢是OP件XD |
完成啦,耶~~~!!,快累鼠偶了XD |
總結:
XRAY的車上在組裝的過程中,確實給人一種很有系統的感覺;- 車子在還沒有出貨之前,官網已經備好了該車的電子檔。
- 說明書上的顏色區分,讓你知道該零件是源自零件包,還是上一次所裝好的部份。
- 車子拿到之後,組裝過程中,每一部份的組成,在開始組裝該部份前,都會有該部份的爆炸圖以及零件編號,也會一併附上該項目的OP件。
- 在組裝的過程中,說明書會將所有你可能需要知道的資訊一併附上,例如:「針對不同抓性的場地,你的後傘差油的番號要跟著調整」。
- 當你將該車的某一部份裝完時,它會提示你,結合XRAY的調車設定書,你會知道相對應的章節在哪,以便做相對應的校正,例如:「傾角、投印角以及車高等等…」
除了上述之外,裝完之後還沒有其它感覺?,有~~~~,有一種“很深刻“的感覺~~,那就是~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
“貴“!!XD
它的零件真的有夠貴XD,XRAY的一隻,別人可能都可以買到2 - 3隻了,今價無告貴!!!
